Hej tamo! Kao dobavljač RTD-a tipa glave, često se pitam o tome kako povezati višestruke RTD-ove tipa glave zajedno. To je uobičajeno pitanje, posebno za one koji trebaju nadgledati temperature na više lokacija. U ovom blogu podijelit ću neke savjete i trikove o tome kako to učiniti kako treba učiniti.
Razumijevanje RTD-a tipa glave
Prije nego što zaronimo u proces veze, brzo ćemo preći preko kakve su vrste glave RTDD-a. RTDS tipa glave ili detektori temperature otpora, su senzori koji se koriste za mjerenje temperature. Oni rade na temelju načela da električni otpor metala mijenja temperaturu. NašPT100 Thermosensorje popularna vrsta RTD vrste glave. Koristi platinski element (otuda "PT") otpornošću od 100 ohma na 0 ° C.

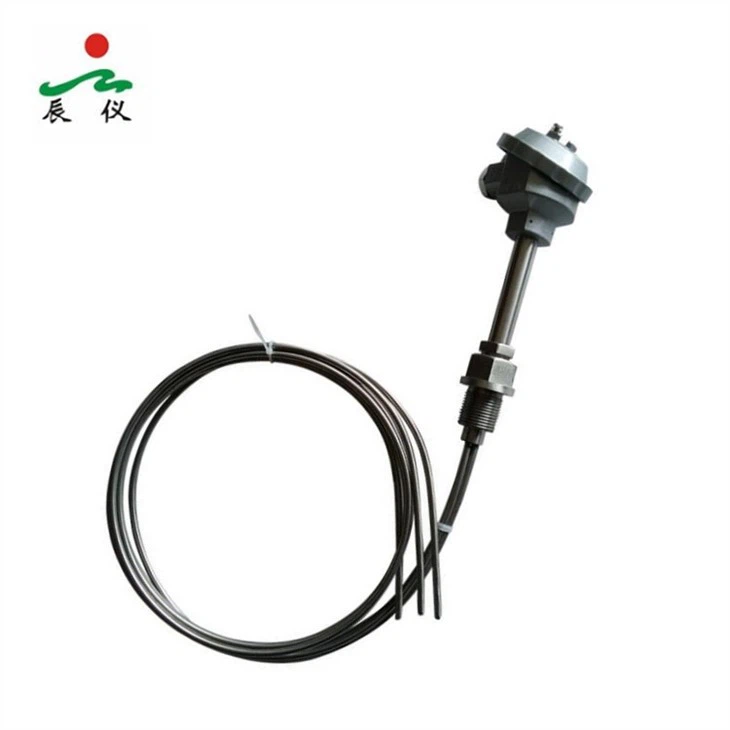

Ti su senzori veliki jer su tačni, pouzdani i mogu raditi u širokom rasponu temperatura. Imamo i druge vrste poputPT100 senzor temperature otpora na kiselinu, koji je dizajniran da izdrži korozivna okruženja iSanitarna RTD sonda, savršeno za industriju hrane i pića.
Zašto povezati višestruke RTD-ove tipa glave?
Postoji nekoliko razloga zbog kojih biste željeli povezati više RTDS-a više glave. Možda prate različite dijelove velikog industrijskog procesa, kao u hemijskom postrojenju ili elektrani. Ili možda vodite komercijalnu kuhinju i morate paziti na temperaturu u različitim pećnicama, zamrzivačima i hladnjacima.
Povezivanjem njih zajedno možete dobiti sveobuhvatan prikaz raspodjele temperature u vašem sistemu. To vam pomaže da donesete bolje odluke, poboljšate efikasnost i osigurate sigurnost svoje opreme i proizvoda.
Metode povezivanja
Postoji nekoliko načina za povezivanje višestrukih RTD-ova tipa glave i metodu koju odaberete ovisi o vašim specifičnim potrebama i opremi koju koristite.
Serijska veza
Jedan od načina je povezivanje RTDS u seriji. U serijskoj vezi, senzori su povezani kraj do kraja, tako da struja teče kroz jedan senzor, a zatim u sljedeći. Ova metoda je relativno jednostavna i može biti korisna ako želite izmjeriti prosječnu temperaturu preko više bodova.
Međutim, postoje neki nedostaci. Ako jedan RTD ne uspije, može utjecati na cijeli krug, a mjerenje možda nije tako precizno kao što biste željeli. Također, otpor svakog RTD-a dodaje se u serijskoj vezi, što može otežati mjeriti tačno.
Paralelna veza
Druga opcija je povezivanje RTD-a paralelno. U paralelnoj vezi, svaki RTD je povezan preko iste dvije točke, tako da je napon preko svakog senzora isti. Ova metoda je bolja ako želite izmeriti temperaturu na svakoj pojedinačnoj tački samostalno.
Prednost paralelne veze je da ako jedan RTD ne uspije, ostali mogu i dalje normalno funkcionirati. Ali to može biti malo složenije za žicu, a morate osigurati da mjerni uređaj može podnijeti opterećenje više senzora.
Korak po korak vodič za povezivanje paralelnih
Pogledajmo bliže kako paralelno povezati više RTD-ova glave. Ovo je češći i fleksibilniji način, pa je dobar za početak.
- Okupite svoje materijale: Trebat će vam RTD-ovi tipa glave, neke električne žice (provjerite jesu li pravi mjerač za struju), terminalni blok ili razvodna kutija i mjerni uređaj poput predajnika temperature ili logera za mjerenje.
- Pripremite RTDDS: Provjerite dijagrame ožičenja za svoje RTD-ove. Većina RTD-ova tipa glave ima dvije, tri ili četiri žice. Obavezno shvatite koje su žice za napajanje, zemlju i signal.
- Ugradite terminalni blok ili spojnu kutiju: Montirajte terminalni blok ili razvodna kutija na zgodnu lokaciju u blizini RTD-a. To će olakšati povezivanje i organizovanje žica.
- Spojite žice: Za svaki RTD povežite odgovarajuće žice u terminalni blok. Na primjer, povežite sve žice za napajanje, sav prizemne žice zajedno, a sve signalne žice zajedno. Provjerite jesu li veze tijesne i sigurne kako bi se izbjegle labave veze ili kratke krugove.
- Povežite se na mjerni uređaj: Jednom kada su svi RTDD povezani na terminalni blok, priključite terminalni blok na mjerni uređaj. Slijedite upute u priručniku mjernog uređaja kako biste osigurali odgovarajuću vezu.
- Testirajte sistem: Nakon što je sve povezano, moći na sistemu i testirajte RTD-ove. Provjerite čitanja na mjernom uređaju kako biste bili sigurni da su tačni i podupiru bilo kakva potrebna podešavanja.
Savjeti za uspješnu vezu
- Koristite kvalitetne žice: Kvaliteta žica može utjecati na točnost vaših mjerenja. Koristite visokokvalitetne, zaštićene žice za smanjenje smetnji.
- Označite sve: Označite svaki RTD i njegove odgovarajuće žice jasno. Ovo će olakšati rješavanje problema ako postoje problemi kasnije.
- Slijedite sigurnosne postupke: Kada radite sa električnim priključcima, uvijek slijedite sigurnosne postupke. Isključite napajanje prije nego što napravite bilo kakve veze i koristite odgovarajuću sigurnosnu opremu.
Rješavanje problema
Čak i ako pravilno pratite sve korake, možda ćete i dalje naići na neka pitanja. Evo nekih uobičajenih problema i kako ih popraviti.
- Netačna čitanja: Ako su očitanja netačna, provjerite za labave priključke, oštećene žice ili neispravan RTD. Takođe možete pokušati rekalibraciju mjernog uređaja.
- Nema čitanja: Ako uopšte ne dobijate nikakve očitanja, provjerite je li napajanje uključeno, a veze su sigurne. Provjerite mjerni uređaj da biste bili sigurni da pravilno radi.
- Smetnje: Ako dobijate smetnje, pokušajte koristiti zaštićene žice ili pomeranjem RTD-a od izvora elektromagnetske smetnje, poput motora ili transformatora.
Zaključak
Spajanje višestrukih vrsta glave RTDS zajedno može se u početku činiti malo zastrašujući, ali s pravim znanjem i malo strpljenja, definitivno je izvedivo. Bilo da odaberete seriju ili paralelnu vezu, obavezno razumite prednosti i nedostatke svake metode i odabirete onaj koji najbolje odgovara vašim potrebama.
Ako još uvijek niste sigurni kako da povežete svoje RTD-ove ili ako imate bilo kakvih drugih pitanja, ne ustručavajte se doći do njega. Ovdje smo da vam pomognemo da biste maksimalno iskoristili svoje RTD-ove tipa glave. Bez obzira da li ste vlasnik malog preduzeća ili deo velike industrijske operacije, imamo proizvode i stručnost za ispunjavanje vaših potreba za nadgledanjem temperature.
Ako ste zainteresirani za kupovinu naših glavnih RTD-ova ili trebate više informacija o našim proizvodima, slobodno nas kontaktirajte za citat ili da biste razgovarali o svojim specifičnim zahtjevima. Uvijek smo sretni što imamo chat i pomažemo vam da pronađete najbolje rješenje za potrebe nadzora temperature.
