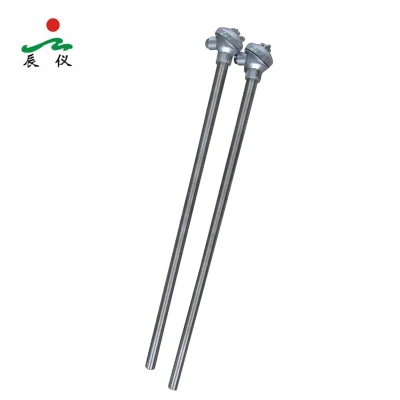

Toplinska otpornost je najčešće korišteni temperaturni detektor u područjima srednjih i niskih temperatura. Njegove glavne karakteristike su visoka tačnost mjerenja i stabilne performanse. Među njima, toplinska otpornost platine ima najveću tačnost mjerenja. Ne samo da se široko koristi u industrijskom mjerenju temperature, već se i pretvara u standardni referentni instrument.
1. Princip mjerenja temperature toplinskog otpora i materijali
Mjerenje temperature toplinskog otpora zasniva se na karakteristici da vrijednost otpora metalnog provodnika raste s porastom temperature za mjerenje temperature. Termički otpornici su uglavnom izrađeni od čistih metalnih materijala. Trenutno se najviše koriste platina i bakar. Osim toga, materijali kao što su dijan, nikl, mangan i rodijum korišćeni su za izradu termičkih otpornika.
2. Struktura toplotnog otpora
(1) Odličan toplotni otpor
Iz principa mjerenja temperature toplinskog otpora može se znati da se promjena mjerene temperature direktno mjeri promjenom otpora toplinskog otpora. Zbog toga će promjena otpora različitih žica kao što je vodna žica termičkog otpora utjecati na mjerenje temperature. Da bi se eliminisao uticaj otpora elektroda, generalno se usvaja trožilni ili četvorožični sistem.
(2) Oklopna toplotna otpornost
Oklopna toplotna otpornost je čvrsto tijelo sastavljeno od elementa koji osjeća temperaturu (tijelo otpornika), olovne žice, izolacijskog materijala i kućišta od nehrđajućeg čelika. Njegov vanjski promjer je općenito φ2~φ8mm, a najmanji može doseći φmm. U poređenju sa običnom toplotnom otpornošću, ima sledeće prednosti:
①Mala veličina, bez unutrašnjeg zračnog raspora, toplinska inercija, niska histereza mjerenja;
② Dobre mehaničke performanse, otpornost na vibracije i udarce;
③Može se savijati i lako se instalira;
④Dug radni vek.
(3) Termički otpor krajnje površine
Element za temperaturni otpor krajnje površine namotan je posebno obrađenom otpornom žicom i usko je pričvršćen za krajnju površinu termometra. Njegova struktura je prikazana na slici 2-1-8. U poređenju s općim aksijalnim toplinskim otporom, može preciznije i brže odražavati stvarnu temperaturu izmjerene krajnje površine i pogodan je za mjerenje temperature krajnje površine ležajnih čaura i drugih mehaničkih dijelova.
(4) Toplinska otpornost na vatru
Termički otpor otporan na eksploziju koristi razvodnu kutiju sa posebnom strukturom da ograniči eksploziju eksplozivnog miješanog plina unutar školjke zbog utjecaja varnica ili luka u razvodnoj kutiji, a mjesto proizvodnje neće uzrokovati pretjeranu eksploziju. Termička otpornost otporna na eksploziju može se koristiti za mjerenje temperature na mjestima gdje postoji opasnost od eksplozije u zoni Bla~B3c.
3. Sastav sistema za mjerenje temperature toplinskog otpora
Sistem za mjerenje temperature toplinskog otpora općenito se sastoji od termičkog otpora, spojnih žica i instrumenata za prikaz. Treba obratiti pažnju na sljedeće dvije tačke:
(1) Broj gradacije termičkog otpora i instrumenta za prikaz moraju biti konzistentni;
(2) Da bi se eliminisao uticaj promene otpora priključne žice, mora se usvojiti trožilni način povezivanja.
